Como usar o modo Cinema
O modo Cinema permite reproduzir sequências dinâmicas ou exames com múltiplas imagens, como ultrassonografias e angiorressonâncias.
Como ativar:
- Clique no botão Cinema na barra de ferramentas.
- Uma barra de controle de reprodução aparecerá sobreposta na tela.
Cinema:
Controles disponíveis na barra de reprodução:
| Controle | Função |
|---|---|
| Reprodução | Inicia a reprodução |
| Próxima imagem | Avança para a próxima imagem |
| Série anterior | Retorna para a série anterior |
| Pausar | Pausa a reprodução |
| FPS | Exibe os frames por segundo atuais (padrão: 30 FPS) |
| Setas FPS | Aumenta ou reduz a velocidade de reprodução |
Durante a reprodução, as anotações do paciente ficam ocultas na tela.

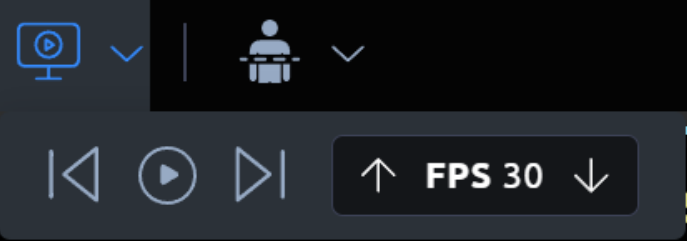

Barra de controle de reprodução:
Exemplo: o médico abre um exame de ultrassonografia cardíaca com sequências dinâmicas. Clica em Cinema e usa os controles para reproduzir em câmera lenta reduzindo os FPS, facilitando a análise do movimento das válvulas.
Como usar o MIP
O MIP (Maximum Intensity Projection) permite visualizar estruturas em profundidade por projeção de intensidade. Útil para analisar vasos sanguíneos e estruturas tridimensionais.
Modos disponíveis:
- MIP: projeção de intensidade máxima.
- MinIP: projeção de intensidade mínima.
- Mean: projeção de intensidade média.
Como ativar:
- Clique no botão MIP na barra de ferramentas.
- No painel de controle que aparecer, selecione o modo desejado: Off, Mean, MIP ou MinIP.
- Ajuste a largura em milímetros pelo slider para controlar a quantidade de imagens incluídas no cálculo.
- As instâncias usadas no cálculo ficam marcadas em rosa na barra de navegação.
MIP:

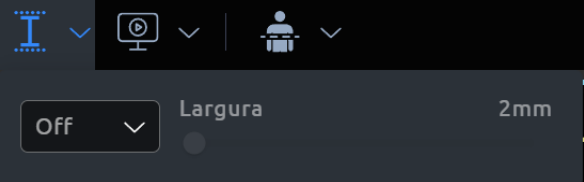

Painel de controle MIP (off):

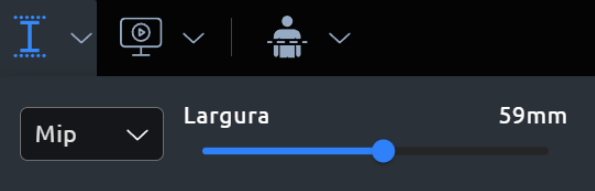

Painel de controle MIP ativado:

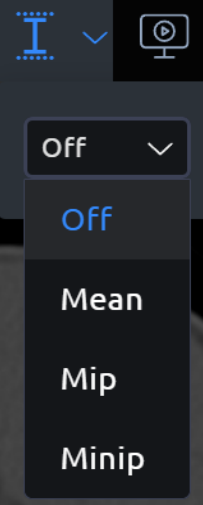

Opções MIP:
Barra de navegação com marcador MIP:
Exemplo: o médico analisa uma angiotomografia de aorta. Ativa o MIP, seleciona o modo MIP e ajusta a largura para 20mm. A projeção mostra a árvore vascular em profundidade em uma única imagem, facilitando a visualização do trajeto dos vasos.
Como usar o MPR (Reconstrução Multiplanar)
O MPR reconstrói o exame nos planos coronal, sagital e axial a partir de dados volumétricos. Disponível para TC e RM.
Como ativar:
- Clique no botão MPR na barra de ferramentas.
- No menu suspenso, selecione o plano desejado: Coronal, Sagital ou Axial.
- O visualizador exibirá o exame no plano selecionado.
MPR:

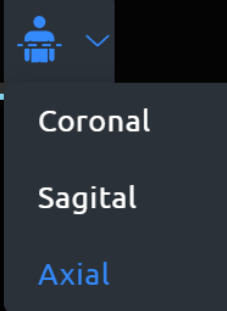

Menu suspenso com planos ortogonais:
Exemplo: o médico analisa uma TC de abdômen e quer ver o fígado no plano coronal. Clica em MPR e seleciona Coronal. O visualizador reconstrói automaticamente as imagens nesse plano.
Como usar o MPR Oblíquo
O MPR Oblíquo permite gerar cortes em planos não ortogonais, útil para avaliar estruturas curvas ou inclinadas como vasos sanguíneos.
Como ativar e usar:
- Clique no botão MPR na barra de ferramentas e selecione MPR 3D.

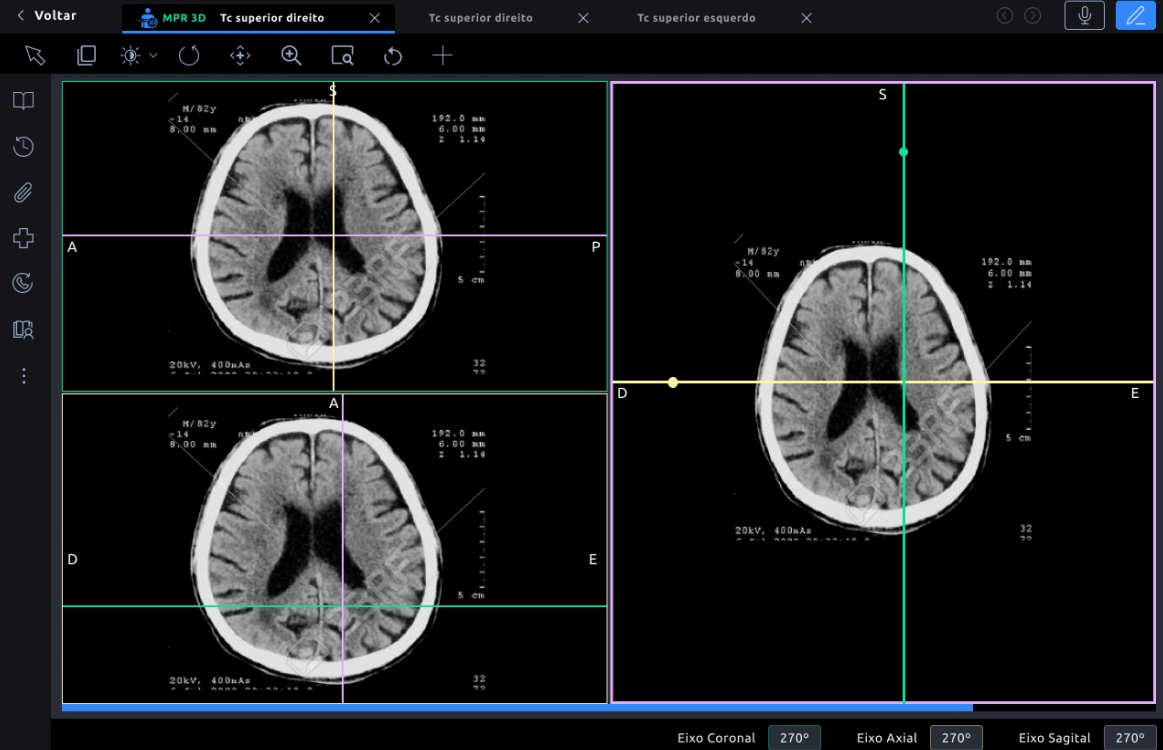

- A tela se divide exibindo simultaneamente os planos axial, sagital e coronal.
- Cada janela possui linhas de referência (crosshairs) coloridas que indicam a posição do corte nas outras janelas.
Para criar um corte oblíquo, há duas formas:
- Arraste ou rotacione as linhas de referência em qualquer uma das janelas para definir um plano de corte personalizado.
- Use os controles de Eixo Coronal, Eixo Axial e Eixo Sagital na parte inferior da tela para ajustar numericamente o ângulo de cada plano.

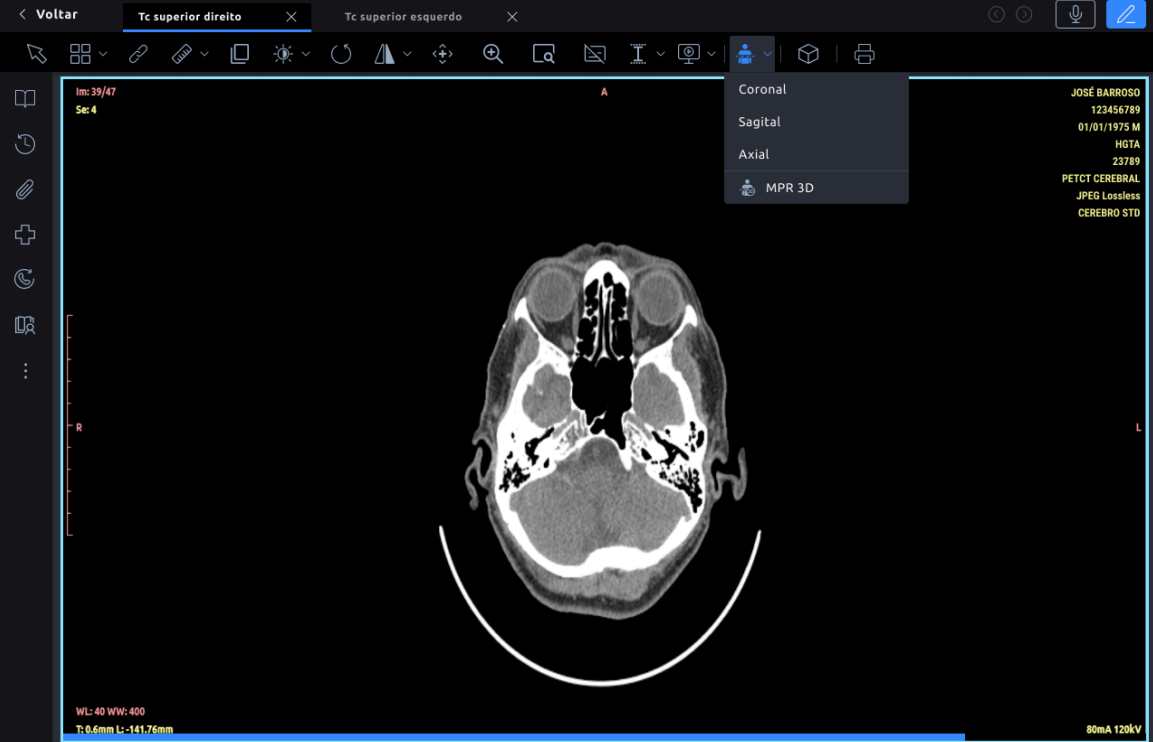

Acesso à ferramenta MPR selecionando a opção MPR 3D no menu de visualização da barra de ferramentas:
Acesso à ferramenta MPR selecionando a opção "MPR 3D" no menu de visualização da barra de ferramentas:
Exemplo: o médico precisa avaliar o trajeto de uma artéria renal que segue um plano oblíquo. Ativa o MPR 3D e rotaciona as linhas de referência até alinhar o corte com o vaso, obtendo uma visão completa do trajeto em uma única imagem.
