Como usar as ferramentas de medição

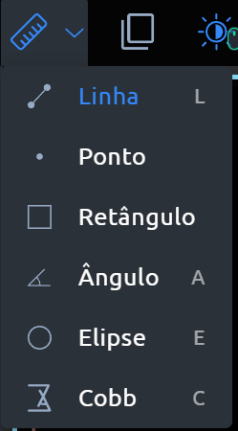

Menu suspenso de medidas:

Como medir uma distância (Linha)

1. No menu de medidas, selecione Linha ou pressione a tecla L.
2. Clique no ponto inicial e arraste até o ponto final.
3. Solte o botão do mouse para finalizar.
4. O valor aparece em milímetros na imagem.

Para excluir: passe o cursor sobre a linha até ela mudar de cor e pressione Delete.
Para mover: clique e arraste a etiqueta ou qualquer parte da linha. Para redimensionar, arraste uma das extremidades.

Exemplo: o médico precisa medir o diâmetro de um nódulo pulmonar. Seleciona Linha, clica em uma borda do nódulo, arrasta até a outra borda e solta. O valor em milímetros aparece automaticamente sobre a imagem.

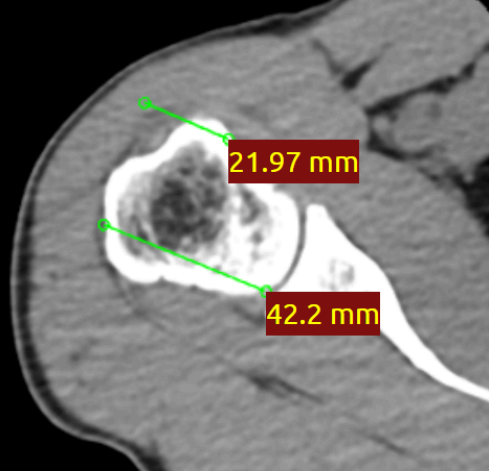

Medições em linha:

Como medir a intensidade em um ponto

1. No menu de medidas, selecione Ponto.
2. Posicione o cursor sobre o ponto de interesse.
3. Clique para posicionar a medição.
4. O valor de intensidade em unidades Hounsfield aparece na imagem.

Para excluir: passe o cursor sobre o ponto até mudar de cor e pressione Delete.
Para mover: clique e arraste a etiqueta para um local mais conveniente.

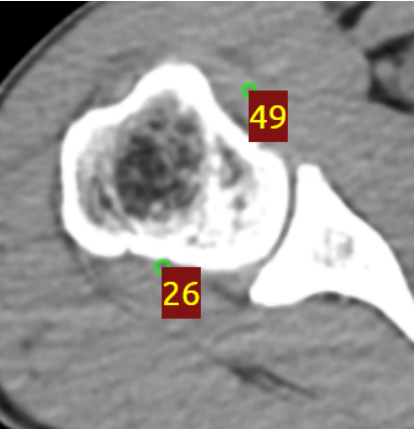

Valor da intensidade no ponto em escala Hounfield:

Como medir uma área com ROI Retângulo

1. No menu de medidas, selecione Retângulo ROI.
2. Clique onde deve ficar o primeiro vértice do retângulo.
3. Mantenha o botão do mouse pressionado e arraste até o vértice oposto.
4. Solte o botão para fixar o retângulo.

O sistema exibe os seguintes valores:

• Média: valor médio do pixel em Hounsfield
• SD: desvio padrão
• Max: valor máximo de pixels
• Min: valor mínimo de pixel
• Área: em centímetros quadrados

Para excluir: passe o cursor sobre o retângulo até mudar de cor e pressione Delete.

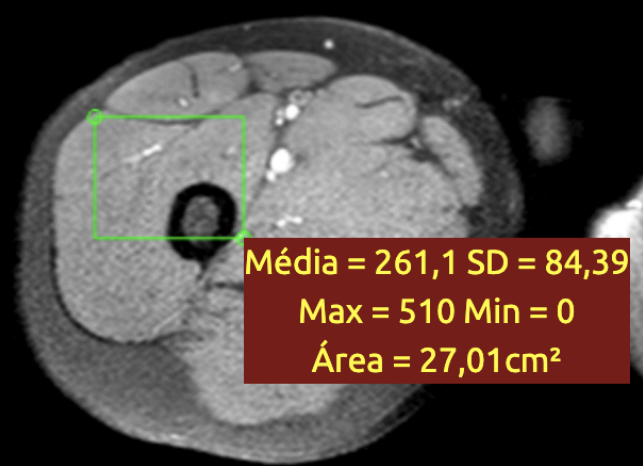

Valores de ROI retângulo:

Como medir um ângulo

1. No menu de medidas, selecione Ângulo ou pressione a tecla A.
2. Pressione o botão do mouse e arraste para desenhar a primeira linha do ângulo.
3. Solte o botão e mova o mouse para desenhar a segunda linha.
4. Clique para terminar de desenhar o ângulo.
5. O valor em graus aparece na imagem.

Para mover: clique e arraste o ângulo ou uma de suas extremidades.
Para excluir: passe o cursor sobre o ângulo até mudar de cor e pressione Delete.

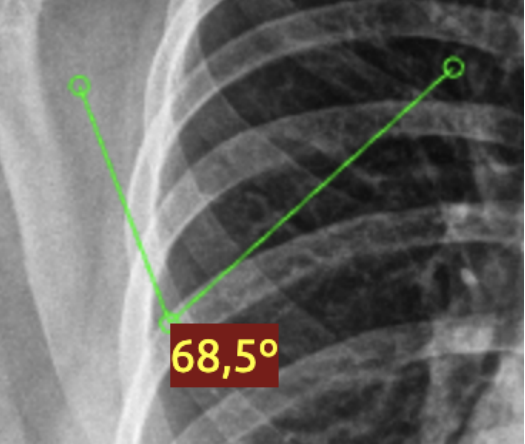

Indicação dos graus do ângulo:

Como medir uma área com ROI Elipse

1. No menu de medidas, selecione Elipse ROI ou pressione a tecla E.
2. Clique onde deve começar a elipse.
3. Mantenha o botão do mouse pressionado e arraste para definir o tamanho.
4. Solte o botão para fixar a elipse.

O sistema exibe os mesmos valores do ROI Retângulo: média, SD, máximo, mínimo e área em cm².

Para mover: clique em qualquer ponto dentro da elipse ou em suas linhas e arraste.
Para excluir: passe o cursor sobre a elipse até mudar de cor e pressione Delete.

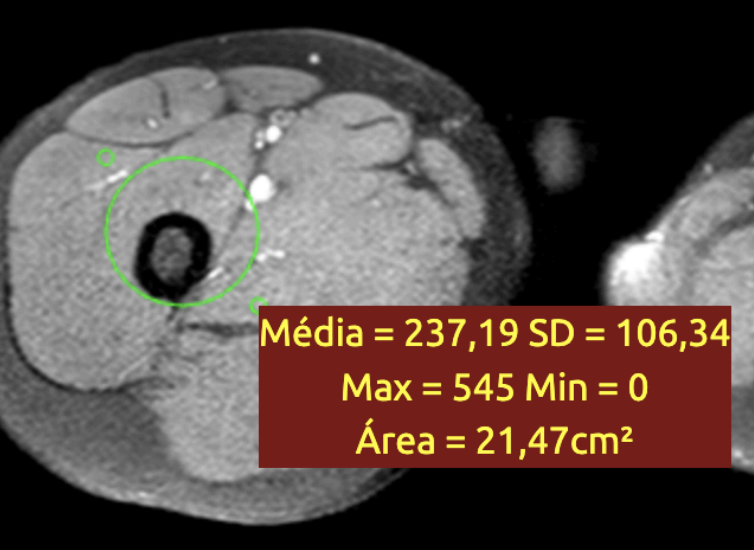

Valores de ROI elipse:

Como medir o Ângulo de Cobb

1. No menu de medidas, selecione Ângulo de Cobb ou pressione a tecla C.
2. Pressione o botão do mouse e arraste para desenhar o primeiro segmento.
3. Solte o botão.
4. Pressione novamente o botão esquerdo do mouse e arraste para desenhar o segundo segmento.
5. Solte o botão para finalizar.
6. O ângulo em graus aparece na imagem.

Para mover: clique e arraste o ângulo ou uma de suas extremidades.
Para excluir: passe o cursor sobre o ângulo até mudar de cor e pressione Delete.

Exemplo: o médico avalia uma escoliose e usa o Ângulo de Cobb para medir a curvatura da coluna entre duas vértebras. Desenha o primeiro segmento sobre a vértebra superior, o segundo sobre a inferior e o sistema calcula o ângulo automaticamente.

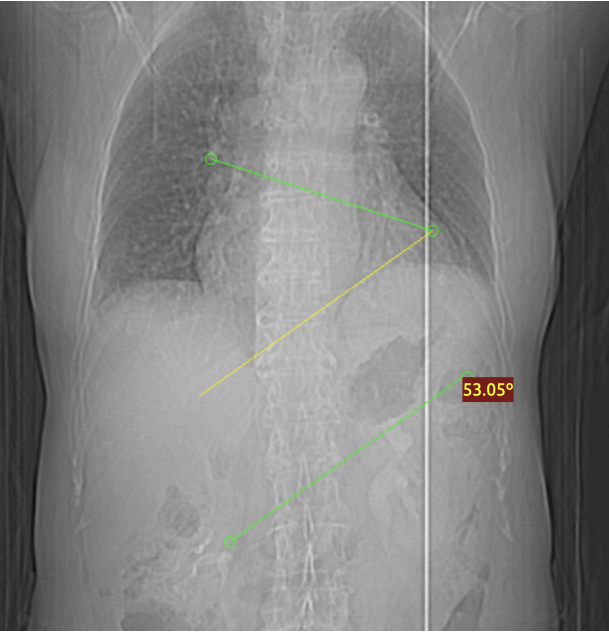

Indicação dos graus do ângulo Cobb:

Todas as imagens que possuem medições ROI são marcadas com a cor verde na barra de navegação, facilitando identificar em quais imagens há anotações.

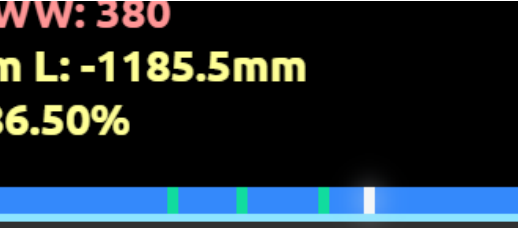

Marcações na barra de navegação referentes a ROI:
