Como ajustar brilho e contraste (janelamento)
- Clique no botão Janelar na barra de ferramentas (tecla W).
- Por padrão o janelamento também está vinculado ao botão do meio do mouse.
- Arraste o mouse para ajustar os valores de brilho e contraste.
Janelamento:
Janelamento ativado com o botão do meio do mouse:
Predefinições rápidas de janelamento (teclas 0 a 9)
- Tecla 0: restaura o janelamento padrão da imagem.
- Tecla 1: janelamento dinâmico completo (pixel mais escuro em preto, pixel mais claro em branco).
- Teclas 2 a 7: predefinições por modalidade. Os valores mudam conforme o tipo de exame aberto.
Para TC (Tomografia Computadorizada):
- Tecla 2: Abdômen (WL 60 / WW 400)
- Tecla 3: Angio (WL 300 / WW 600)
- Tecla 4: Osso (WL 300 / WW 1500)
- Tecla 5: Crânio (WL 40 / WW 400)
- Tecla 6: Tórax (WL 40 / WW 400)
- Tecla 7: Pulmão (WL -400 / WW 1500)
- Fígado (WL 60 / WW 160)
Menu suspenso predefinições CT:
Para RM (Ressonância Magnética):
- Tecla 2: Pulmão (WL 40 / WW 80)
- Tecla 3: Coluna (WL 300 / WW 600)
- Tecla 4: Corpo (WL 300 / WW 1500)

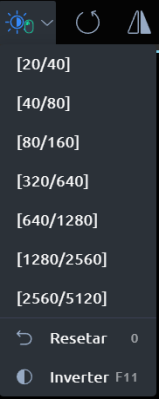

Menu suspenso predefinições RM:
Menu suspenso com as predefinições de WL/WW:
Para ativar o modo negativo da imagem, pressione F11 ou clique em Inverter no menu de janelamento.
Exemplo: o médico abre uma TC de tórax e pressiona a tecla 6. O janelamento é aplicado automaticamente com os valores ideais para análise pulmonar, sem necessidade de ajuste manual.
Como sincronizar séries em múltiplas janelas
A sincronização permite navegar em duas ou mais séries da mesma modalidade ao mesmo tempo, mantendo o posicionamento das imagens alinhado entre os painéis.
- Abra as séries desejadas em painéis diferentes.
- Clique em Sincronizar na barra de ferramentas para ativar.
- Clique novamente para desativar.
Sincronizar (botão desativado):
Sincronizar (botão ativado):
Como aplicar zoom
Zoom de imagem:
- Clique em Ampliar na barra de ferramentas.
- Por padrão o zoom está vinculado ao botão direito do mouse.
- Arraste o mouse para cima para ampliar e para baixo para reduzir.
Ampliar:
Zoom acionado com o botão direito do mouse:
Mover imagem:
- Clique no botão Mover na barra de ferramentas (tecla M).
- Arraste a imagem para o local desejado.
Mover imagem:
Lupa:
- Clique no botão Lupa na barra de ferramentas (tecla P).
- Posicione o cursor sobre a área de interesse.
- Clique para expandir e magnificar a região.
Lupa:
Como rotacionar a imagem
- Clique no botão Rotacionar na barra de ferramentas.
- Arraste o mouse para girar a imagem no ângulo desejado.
- A indicação do grau de rotação aparece nas anotações da imagem na tela.

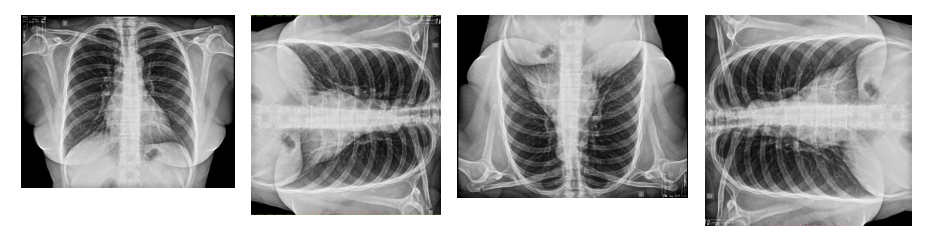

Rotação de imagem:

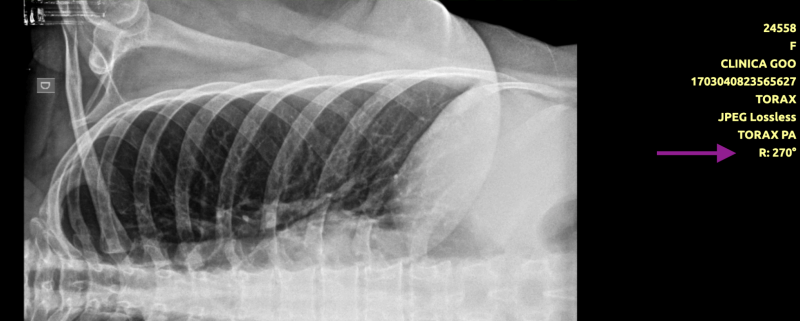

Indicação de rotação:
Como espelhar a imagem
- Clique no botão Espelhar na barra de ferramentas.
- Escolha a direção no menu suspenso:
- Inverter na horizontal
- Inverter na vertical
Espelhar imagem:

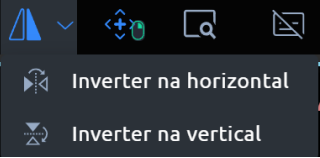

Menu suspenso do inverter:
