Como usar a barra lateral de visualização

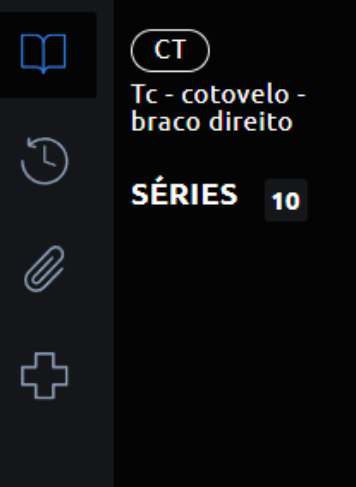

A barra lateral tem quatro botões que dão acesso às informações do exame:
- Séries: exibe todas as séries do estudo. O estudo abre neste botão por padrão.
- Outros exames: mostra exames anteriores do mesmo paciente disponíveis no Audo PACS.
- Anexos: exibe arquivos anexados ao exame, como PDFs e imagens adicionais.
- Pedido de Exame: mostra o hospital de origem e informações do pedido.
Ao clicar novamente no botão ativo, a barra lateral encolhe e ocupa menos espaço na tela. Clique em qualquer botão para reabri-la.
Séries
Outros exame
Anexos
Exame

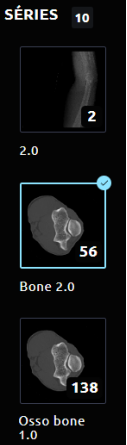

Como navegar pelas séries de um exame
- Na barra lateral, clique na miniatura da série que deseja visualizar.
- A série carregará no painel principal.
- O número ao lado de Séries indica a quantidade total de séries do estudo.
- A série ativa fica destacada na barra de visualização.
- Quando a série terminar de carregar, um ícone de confirmação aparece sobre a miniatura.
- A lista de séries pode ser rolada com a barra de rolagem ou arrastada em dispositivos touch.
Exemplo: um exame de TC com 10 séries tem todas as miniaturas listadas na barra lateral. O médico clica na série Bone 2.0 para abri-la no painel principal e a miniatura fica destacada indicando qual está ativa.

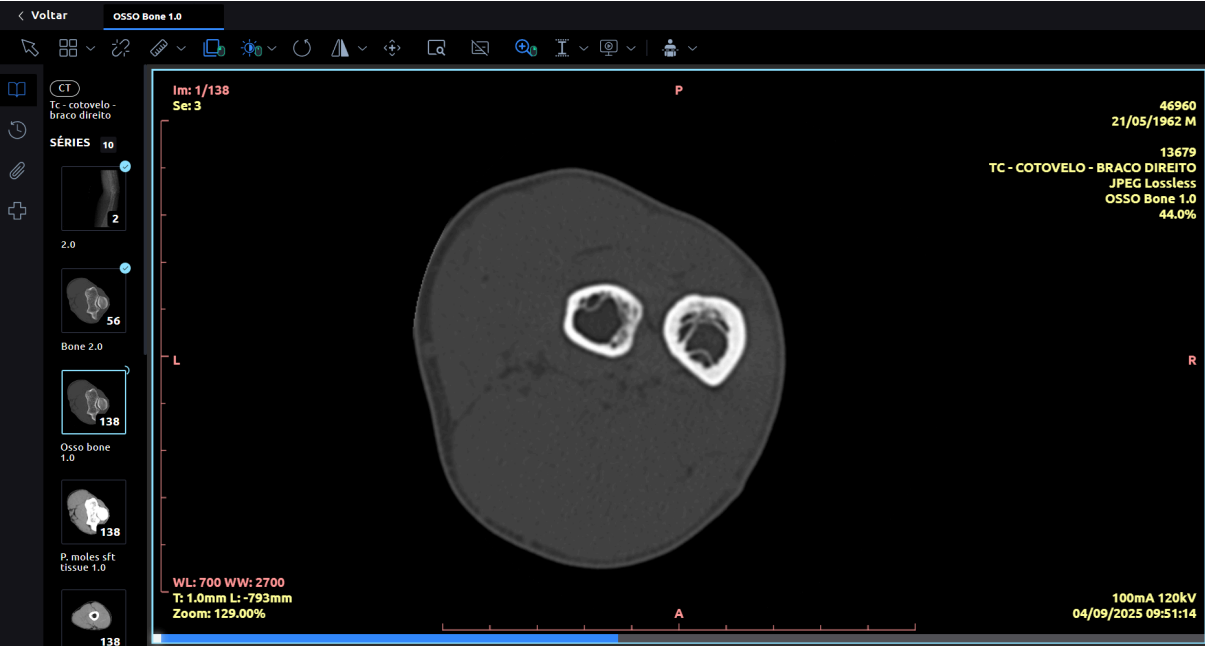

Como navegar pelas imagens de uma série
É possível navegar pelas imagens mesmo enquanto a série ainda está carregando.
A barra azul na parte inferior da tela indica o progresso do carregamento da série.
Três formas de navegar:

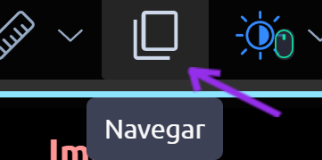

- Clique no botão Navegar na barra de ferramentas (tecla B). Pressione o botão esquerdo do mouse sobre a imagem e arraste para cima ou para baixo. Esta opção vem selecionada por padrão ao iniciar o yVis.
- Use as setas do teclado para avançar ou retroceder imagem por imagem.
- Em dispositivos touch, toque na imagem com um dedo e arraste para cima ou para baixo.
Navegação por instâncias e
Navegação acionada no botão esquerdo do mouse.
Como abrir várias séries ao mesmo tempo
- Clique no botão Painéis na barra de ferramentas.
- Mova o cursor sobre as células e selecione a combinação desejada.
- As janelas selecionadas ficam destacadas em azul e a quantidade é indicada abaixo.
- O sistema suporta até 8 exames simultâneos (2 linhas e 4 colunas).
Exemplo: para comparar a série de TC de pulmão com a série de osso do mesmo exame, o médico clica em Painéis, seleciona 1x2 e arrasta cada série para um painel diferente.
Selecionar painéis:
Seleção células de painéis:
Como ver exames anteriores do mesmo paciente
- Na barra lateral, clique em Outros exames.
- Os exames anteriores disponíveis no Audo PACS aparecem na lista.
- Ao abrir um exame anterior, os indicadores ficam com borda lilás para diferenciá-lo do estudo atual.
- Se o paciente não tiver exames anteriores vinculados, o sistema exibe uma mensagem informando.
Para que o sistema reconheça os exames como do mesmo paciente, ambos precisam estar cadastrados com o mesmo ID de paciente no Audo PACS.

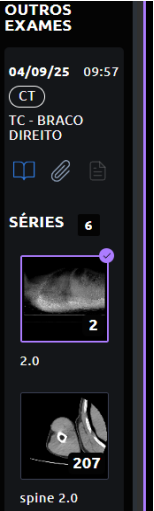

Um estudo anterior com borda lilás:

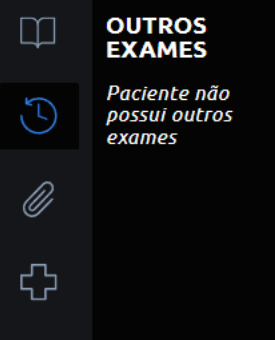

Outros exames' ativo para paciente sem exames anteriores:
Como usar dois monitores
- Arraste a aba do navegador com o yVis para o segundo monitor.
- Ou abra o mesmo paciente em duas abas com séries diferentes em cada monitor.
- Ajuste o layout conforme a modalidade. Exemplo: TC em um monitor e RX no outro.
A configuração de monitores é feita no sistema operacional. Para suporte específico, consulte o setor de TI da sua instituição.
